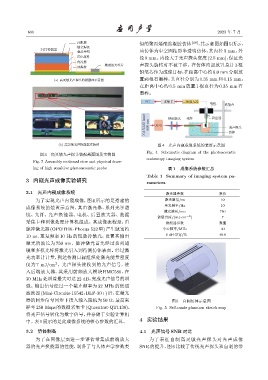

696                                                                                  2023 年 7 月

                                   Ӝᦡࡏ                         似的聚丙烯酰胺凝胶仿体            [19] ,其示意图如图5所示,
                                   ᪔᧛ཝᄨ
                   PZT૱ᑟ٨                                      该仿体为中空圆柱形半透明仿体,其内径 3 mm,外
                                   ᧛ˍ࠮ጳ
                                   ԍႃెந                        径8 mm。内径大于光声探头宽度(2.5 mm),保证光
                                   ᑀᛮࡏ
                                                ᬷੇஊܸᔇྟ         声探头旋转时不被干涉。在仿体内部放置总计 3 根
                                   ڡཝᄨ
                                                               铅笔芯作为成像目标,在距离中心约6.0 mm分别放
                         (a) ᰴ༧ஐАܦଊ݀ᄊഷ੕᭧ᇨਓڏ                    置两根石墨棒,其直径分别为0.35 mm 和0.15 mm,
                                                               在距离中心约 6.5 mm 放置 1 根直径为 0.35 mm 石
                                                               墨棒。

                                                                 PC       ᧔ᬷӵ     ̄ጟஊܸ٨
                                                                                              ႃ఻     ᨡ౶Լ

                                                                 Nd:YAG laser  800 nm  OPO  டॎᐑཥ  Аጜ  ڍࠀ٨  ͌ʹ

                                                                                                       Аܦଊ݀



                           (b) ᰴ༧ஐАܦ૱ᑟ٨ࠄྭڏ                             图 4  光声内窥成像系统的装置示意图
                                                                  Fig. 4 Schematic diagram of the photoacoustic
                   图 3  高灵敏光声探头装配截面图及实物图
                                                                  endoscopy imaging system
                Fig. 3 Assembly sectional view and physical draw-
                ing of high sensitive photoacoustic probe                   表 1  成像系统参数汇总
                                                                  Table 1 Summary of imaging system pa-
             3 内窥光声成像实验研究                                         rameters


             3.1 光声内窥成像系统                                                  激光器参数                  数值
                 为了实现光声内窥成像,图 4 所示的是搭建的                                   激光脉宽/ns                  10
             成像系统的装置示意图,其由激光器、系列光学透                                       重复频率/Hz                  10
                                                                          激光波长/nm                  750
             镜、光纤、光声换能器、电机、后置放大器、数据
                                                                       能量密度/(mJ·cm  −2 )            7
             采集卡和图像处理计算机组成。其成像流程是:由                                        换能器参数                  数值
             脉冲激光器(OPOTEK-Phocus 532型)产生脉宽约                              中心频率/MHz                  30
             10 ns、重复频率 10 Hz 的短脉冲激光,设置其输出                               −6 dB 带宽/%               49.9
             激光的波长为 750 nm。脉冲激光首先经过系列透
             镜和多模光纤将激光引入到待测仿体表面。经过激
             光功率计计量,到达待测目标组织处激光能量密度
             仅为 7 mJ/cm 。光声探头接收到的光声信号,接
                          2
             入后端放大器,其采用射频放大模块 HMC580,在
             30 MHz 处增益最大可达22 dB,完成光声信号的增
             强。输出信号经过一个截止频率为 32 MHz 的低通
             滤波器 (Mini-Circuits-15542,BLP-30+)后,在激光
             器的同步信号同步下接入输入阻抗为 50 Ω、最高采                                       图 5  自制仿体示意图
             样率 250 Msps 的数据采集卡 (Queentest-QT1138),                   Fig. 5 Self-made phantom sketch map
             将光声信号转化为数字信号,并存储于实验计算机
             中。表1展示的是此成像系统的核心参数的汇总。                            4 实验结果

             3.2 仿体制备                                          4.1  光声信号SNR对比
                 为了在图像层面进一步评估带集成前端放大                               为了表征自制高灵敏光声探头对光声成像
             器的光声换能器的性能,制备了与人体声学参数类                            SNR 的提升,图 6 比较了传统光声探头和自制的带
