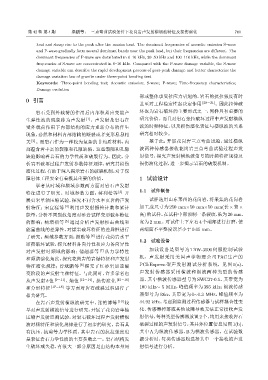

第 42 卷 第 4 期        梁鹏等: 三点弯曲试验条件下花岗岩声发射横纵波特征及损伤演化                                          701


                 load and sharp rise to the peak after the maxim load. The dominant frequencies of acoustic emission S-wave
                 and P-wave gradually form several dominant bands near the peak load, but their frequencies are different. The
                 dominant frequencies of P-wave are distributed in 0–10 kHz, 30–50 kHz and 100–110 kHz, while the dominant
                 frequencies of S-wave are concentrated in 0–10 kHz. Compared with the P-wave damage variable, the S-wave
                 damage variable can describe the rapid development process of post-peak damage and better characterize the
                 damage variation law of granite under three-point bending test.
                 Keywords: Three-point bending test; Acoustic emission; S-wave; P-wave; Time-frequency characteristics;
                 Damage evolution
                                                               部或整体承受拉应力引起的,岩石的抗拉强度有时
             0 引言
                                                               甚至对工程稳定性起决定作用               [20−21] 。因此拉伸破
                 岩石受到外载荷的作用后内部积蓄应变能产                           坏也为岩石破坏的主要形式之一,同样具有重要的
             生弹性波的现象称为声发射              [1] 。声发射是岩石在            研究价值。而且对岩石张拉破坏过程中声发射横纵
             受外载荷作用下内部结构的应力重新分布的伴生                             波的时频特征,以及损伤演化表征与横纵波的关系

             现象,必然和材料内部结构的断裂或者变形息息相                            研究相对较少。
             关  [2] 。而岩石作为一种较为复杂的非均质材料,内                           基于此,开展花岗岩三点弯曲试验,通过横纵
             部蕴含着丰富的裂隙和孔隙缺陷。这些裂隙和孔隙                            波两种传感器接收花岗岩三点弯曲试验过程声发
             缺陷影响着岩石的力学性质和破裂行为。因此,分                            射信号,探究声发射横纵波信号的时频特征规律及
             析岩石破坏过程声发射参数特征规律,研究其损伤                            损伤演化过程,进一步揭示岩石的破裂机制。
             演化过程,有助于深入揭示岩石的破裂机制,对于保
             障岩体工程安全有着极其重要的价值。                                 1 试验设计
                 学者从时域和频域参数两方面对岩石声发射
                                                               1.1  试件制备
             特征进行了研究。时域参数方面:蒋利松等                      [3]  开
             展页岩单轴压缩试验,探究不同含水率页岩的声发                                试样选用山东莱州的花岗岩,将采集的花岗岩
             射特征;宋宜猛等         [4]  利用声发射振铃计数和累计                加工成尺寸为 250 mm×50 mm×50 mm(长 × 宽 ×
             能量,分析不同裂纹角度对砂岩试样变形破坏特征                            高)的试样。在试样中部预制一条裂纹,长为20 mm,
             的影响;杨增福等         [5]  通过分析声发射撞击曲线和                宽为 2 mm。对试件上下左右4 个端部进行打磨,使
             能量曲线的差异性,对煤岩破坏特征的差异性进行                            两端面不平整度误差小于0.05 mm。
             了研究。频域参数方面:游勋等              [6]  进行花岗岩水平
                                                               1.2  试验设备
             卸荷破坏试验,探究材料各向异性和应力各向异性
                                                                   加载设备是型号为 TAW-3000 伺服控制试验
             对声发射时频域的影响;储超群等                 [7]  从力学特性
             和频谱演化角度,探究花岗岩的岩爆特征和声发射                            机,声发射采用美国声学物理公司 PAC 生产的
             特征演化规律;曾斌鹏等            [8]  探究了红砂岩加速蠕             PCI-Express 型声发射测试分析系统,见图 1(a)。
             变阶段的声发射主频特征。与此同时,许多学者也                            声发射传感器采用横波和纵波两种类型的传感
             从声发射 b 值    [9−11] 、熵值  [12−14] 、损伤演化   [15−16]   器,其中横波传感器型号为 SWC37-0.5,其带宽为
             和分形特征      [17−18]  等方面对岩石破裂过程进行了                 100 kHz∼ 5 MHz,峰值频率为 393 kHz;纵波传感
             相关研究。                                             器型号为 R6α,其带宽为 0∼0.3 MHz,峰值频率为
                 在岩石声发射横纵波研究中,张艳博等                   [19]  较   44.92 kHz。考虑到监测过程传感器与试样耦合性变
             早对声发射横波信号进行研究,开展了花岗岩单轴                            化、传感器掉落或其他故障导致无法正常接收声发
             压缩声发射监测试验,对岩石破坏过程声发射横纵                            射信号,每种类型传感器放置2 个,均用来接收岩石
             波时频特征和演化规律进行了初步的研究。岩石具                            破裂过程的声发射信号,其具体位置信息见图 1(b),
             有抗压、抗剪等力学性质,其中岩石的抗拉强度也                            其中 A 为纵波传感器,B 为横波传感器。在试验数
             是表征岩石力学性质的主要参数之一。岩石结构发                            据分析时,每类传感器均选择其中一个接收的声发
             生破坏或失稳,有很大一部分原因是由结构本身局                            射信号进行分析。
