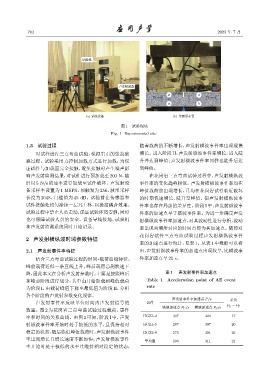

702                                                                                  2023 年 7 月






                                      តᰎ఻






                                                      ܦԧ࠱᝺ܬ
                                                                              10 mm
                                                                           B             B
                                                                     75 mm                  75 mm
                                                                                  `
                                                                            A            A
                                       (a) តᰎ᝺ܬ                               (b) ͜ਖ٨࣋Ꮆ
                                                       图 1  试验现场
                                                  Fig. 1 Experimental site


             1.3 试验过程                                          随着载荷的不断增长,声发射横波事件率出现缓慢
                 对试样进行三点弯曲试验,模拟岩石的张拉破                          增长。进入阶段 II,声发射纵波事件率增长,进入陡
             裂过程。试验采用力控制加载方式进行加载,为保                            升并达到峰值;声发射横波事件率同样也陡升后达
             证试件与加载面完全接触,避免接触时产生噪声影                            到峰值。
             响声发射监测结果,对试件进行预加载至200 N,随                             在花岗岩三点弯曲试验过程中,声发射横纵波
             后以 5 N/s 的速率进行加载至试件破坏。声发射设                        事件率的变化趋势相似。声发射横纵波事件率均在
             备采样率设置为 1 MSPS,预触发为 256,波形采样                      峰值载荷前出现增长,且均在花岗岩试件临近破坏
             长度为 2048,门槛值为 45 dB。试验前在传感器和                      的时期快速增长、陡升至峰值。但声发射横纵波事
             试件接触处均匀涂抹一层凡士林,以提高耦合效果。                           件率也存在局部的差异性。阶段I中,声发射纵波事
             试验过程中禁止人员走动,保证试验环境安静,同时                           件率的加速点早于横波事件率。为进一步确定声发
             也可保障试验人员的安全。设备导线接地,试验机                            射横纵波事件率加速点,对其波动性进行分析,波动
             和声发射监测系统同时开始记录。                                   率出现突增所对应的时间点即为其加速点。随即对

                                                               花岗岩试件三点弯曲试验过程声发射横纵波事件
             2 声发射横纵波时域参数特征
                                                               率的加速点进行统计,见表 1。从表 1 中数据可以看
             2.1 声发射事件率特征                                      出,声发射纵波事件率的加速点出现较早,比横波事
                 结合三点弯曲试验过程的时间 -载荷曲线特征,                        件率加速点早21 s。
             峰前载荷近似一条直线上升,峰后载荷急剧快速下
             降,因此本文在分析声发射参数时,主要是按照峰后                                       表 1  声发射事件率加速点
             和峰前阶段进行划分,其中由开始加载到峰值载荷                               Table 1  Acceleration point of AE event
             为阶段 I,由载荷峰值下降至最低值为阶段 II,分析                           rate
             各个阶段的声发射参数变化规律。
                                                                             声发射事件率加速点 P/s             差值
                 声发射事件率反映单位时间内声发射信号的                              试件
                                                                         纵波加速点 P P /s  横波加速点 P S /s   P S − P P
             数量。图 2 为花岗岩三点弯曲试验过程载荷、事件
             率和时间的关系曲线。由图 2 可知,阶段 I 中,声发                         HGZL-2       307           324         17
             射纵波事件率开始时处于较低的水平,且保持相对                              HGZL-5       287           307         20
             稳定的状态,随后临近峰值载荷时,声发射纵波事件                             HGZL-8       275           301         26
             率出现增长且增长速度不断加快;声发射横波事件                              平均值          290           311         21
             率开始时处于极低的水平且维持相对稳定的状态,
