316 2022 年 3 月

距离不一样导致了声波到时和声波幅度也不一样。 差分别为 16.00%、7.67%、3.60% 和 2.28%，如表 3 所
随着反射界面距离由小变大，反射波到时逐渐变 示。说明反射界面距离越大，测量结果越可靠，这
大，反射波幅度逐渐变小。对 R1 和 R2 记录的波形 是因为反射界面距离越大，反射波到时提取误差
进行了处理，反射界面距离 1.00 m、3.00 m、5.00 m 和传播介质的声速误差影响越小，但是反射界面
和 7.00 m 的反射波到时分别为 1.50 ms、4.30 ms、 距离越大，反射波信号越小，又会产生新的测量误
6.90 ms、9.50 ms (9.60 ms)，根据声波测距原理， 差。实验证明，随钻单极子声源可以准确测量到反
取水的声速 1500 m/s，计算得到反射界面测量距 射界面距离，在合适尺度范围内进行声波远探测是
离分别为 1.16 m、3.23 m、5.18 m、7.16 m，测量误 可行的。

Ԧ࠱ฉ

7
Ԧ࠱ฉ
ႍ᭧ᡰሏ/m 5 3 Ԧ࠱ฉ Ԧ࠱ฉ

1

0 2 4 6 8 10 12
௑ᫎ/ms
(a) R1ଌஆ٨
Ԧ࠱ฉ

7
Ԧ࠱ฉ
ႍ᭧ᡰሏ/m 5 3 Ԧ࠱ฉ Ԧ࠱ฉ

1

0 2 4 6 8 10 12
௑ᫎ/ms
(b) R2ଌஆ٨

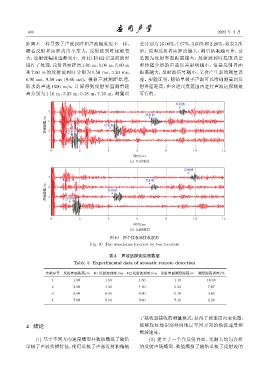

图 10 两个接收器接收波形
Fig. 10 The waveforms received by two receivers

表 3 声波远探测实验数据
Table 3 Experimental data of acoustic remote detection

实验序号 反射界面距离/m R1 反射波到时/ms R2 反射波到时/ms 反射界面测量距离/m 测量距离误差/%
1 1.00 1.50 1.50 1.16 16.00
2 3.00 4.30 4.30 3.23 7.67
3 5.00 6.90 6.90 5.18 3.60
4 7.00 9.50 9.60 7.16 2.28

子接收器接收的测量模式，获得了波速周向变化图，

4 结论 能够较好地识别井周地层不同方向的纵波速度和
横波速度。
(1) 基于不同方向速度模型井数值模拟了随钻 (2) 建立了一个含反射界面、无限大均匀介质
单极子声波传播特征，使用单极子声源发射和偏极 的反射声场模型，数值模拟了随钻单极子反射波的
