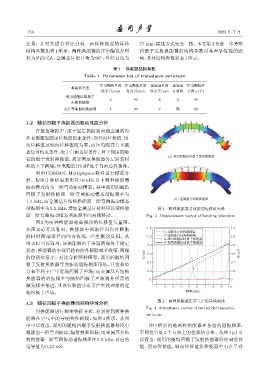

758                                                                                  2023 年 7 月


             差异,并对其进行对比分析。两种换能器的具体                             77 mm,接线方式完全一致。本文第3节进一步考察
             结构参数如表 1 所示。两种换能器的压电陶瓷片材                          四极子发射换能器的结构参数对其声学性能的影
             料为 PZT-5A,金属基片张开角为 90 ,外径 R 均为                    响,具体结构参数如表1所示。
                                             ◦
                                                   表 1   换能器结构参数
                                      Table 1 Parameter list of transducer structure

                                             压电陶瓷片的      压电陶瓷片的     金属基片的     金属基   压电陶瓷片
                                 换能器类型
                                              厚度 D/mm    高度 H/mm    厚度 T/mm 片材料     开角 α/( )
                                                                                          ◦
                              现用的随钻四极子
                                                  5         40         无       无       80
                                 发射换能器
                             瓦片弯曲振动换能器            5         40         2       铜       80

             1.2 随钻四极子换能器的振动性能分析

                 在数值模拟中,用于固定换能器两端金属的内
             外表面施加固定位移值约束条件,即径向位移值、切
             向位移值及轴向位移值均为零;而压电陶瓷片不施
             加任何约束条件,处于自由边界条件。对于现用的随
                                                                            (a) ဘၹᄊᬤᨛپౝߕԧ࠱૱ᑟ٨
             钻四极子发射换能器,需要固定换能器外层封装材
             料的上下两端,压电陶瓷片同样处于自由边界条件。
                 利用 COMSOL Multiphysics 软件进行模态分
             析。初步计算结果表明在 10 kHz 以下两种换能器
             振动模式均为一阶弯曲振动模态。其中现用的随钻
             四极子发射换能器一阶弯曲振动模态谐振频率为
             1.4 kHz,而金属基片结构换能器一阶弯曲振动模态                                       (b) ᧛࡛۳ྟፇ౞૱ᑟ٨
             谐振频率为5.5 kHz,增加金属基片材料可以使换能                                图 2  两种换能器弯曲振动位移值矢量
             器一阶弯曲振动模态谐振频率向高频移动。                                  Fig. 2 Displacement vector of bending vibration
                 图 2 为两种换能器弯曲振动的位移值矢量图。
             从图 2(a) 可以看出,换能器中部沿径向向外膨胀                            1.2                                   1.2
                                                                          G-᧛࡛۳ྟፇ౞૱ᑟ٨
             的同时两端沿径向向内收缩,产生振动反相。从                                1.0     B-᧛࡛۳ྟፇ౞૱ᑟ٨                   1.0
                                                                          G-ဘၹᄊᬤᨛپౝߕ૱ᑟ٨
             图 2(b) 可以看出,该换能器由于金属两端处于钳定                           0.8     B-ဘၹᄊᬤᨛپౝߕ૱ᑟ٨                 0.8
             状态,换能器的中部沿径向向外膨胀或者收缩,两端                              0.6                                   0.6  B/mS
             的位移值很小。对比分析两种模型,现用的随钻四                              G/mS
             极子发射换能器弯曲振动谐振频率很低,且位移值                               0.4                                   0.4
             分布不利于产生近场四极子声场;而金属基片结构                               0.2                                   0.2
             换能器的谐振频率与随钻四极子声波测井所需的                                 0                                    0
             激发频率接近,且该位移值分布可产生较理想的近                                   1   2   3  4   5  6   7  8   9  10
             场四极子声场。                                                                ᮠဋ/kHz

             1.3 随钻四极子换能器的频响特性分析                                       图 3  两种换能器在空气中的导纳曲线
                                                                  Fig. 3 Admittance curves of two model transduc-
                 对换能器进行频响特征分析,分别得到两种换
                                                                  ers in air
             能器在空气中的导纳特性曲线,如图 3 所示。从图
             中可以看出,现用的随钻四极子发射换能器并没有                                图 4 所示的是两种换能器在各自的谐振频率、
             激励出一阶弯曲振动,辐射效率很低;而金属基片结                           不同位置处 3 个方向上的位移值分布。从图 4(a) 可
             构换能器一阶弯曲振动谐振频率在5.5 kHz,对应的                        以看出,现用的随钻四极子发射换能器的径向位移
             电导值为0.32 mS。                                      值、切向位移值、轴向位移值沿换能器中心点呈对
