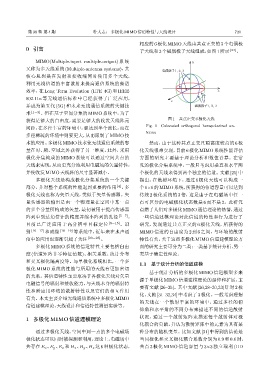

第 38 卷 第 4 期                 朴大志: 多极化 MIMO 信道特性与天线设计                                        721


                                                               相应的6 极化MIMO 天线由共点正交的 3个电偶极
             0 引言                                              子天线和3个磁偶极子天线组成,如图1所示                    [24] 。

                 MIMO(Multiple-input multiple-output) 系 统                             y
             又称为多天线系统 (Multiple-antenna systems),其
                                                                         ႃϦౝߕ֒ ֒ 
             核心思想是在发射和接收端同时使用多个天线,
             利用无线信道的丰富散射来提高通信系统的频谱

             效率,在 Long Term Evolution (LTE 4G) 和 IEEE                                             x
             802.11n 等无线通信标准中已经获得了广泛应用,
                                                                             z
             并成为第五代 (5G) 和未来无线通信系统的关键技                                                  ᇓϦౝߕ֒ ֒ 
             术  [1−3] 。但在基于空间分集的 MIMO 系统中,为了
             获得足够大的自由度,需要足够大的收发天线阵元                                         图 1  共点正交 6 极化天线
                                                                  Fig. 1 Colocated orthogonal hexapolarized an-
             间距,在多径丰富的环境中,要达到半个波长,而在
                                                                  tenna
             多径稀疏的环境中则要更大,从而限制了 MIMO 技
             术的应用。多极化MIMO技术使无线通信系统的容                               然而,由于这种共点正交且隔离度较高的 6 极
             量在时、频、空域之外获得了另一维度,此外,采用                           化天线很难实现,目前 6 极化 MIMO 系统性能评估
             极化分集构成的 MIMO 系统可以通过空间共点的                          方面的研究主要基于理论分析和数值计算。在常
             天线来实现,从而更充分地利用电磁场的矢量特性,                           见的极化分集系统中,一般只考虑用垂直和水平两
             并使收发MIMO天线阵的尺寸显著减小。                               个极化的天线来得到两个独立的信道。文献 [25] 中
                 多极化天线是构成极化分集系统的一个关键                           指出,在散射环境下,通过 6 极化天线可以构成一
             部分,并对整个系统的性能起到重要的作用                     [4] ,多    个6×6 的MIMO系统,所获得的信道容量可以达到
             极化天线也称为矢量天线,类似于矢量传感器。矢                            传统 2 极化系统的 3 倍,这是由于在电磁场中任一
             量传感器的输出是由一个物理量在空间中某一点                             点可区分的电磁极化状态数是 6 而不是 2。此研究
             的多个分量所构成的矢量,最初被用于提高传感器                            点燃了人们对多极化MIMO 通信理论的热情,通过
             阵列中到达角估计的精度并缩小阵列的孔径                      [5−7] ,  一些信道建模理论对此信道的特性和行为进行了
             目前已广泛应用于高分辨率目标定位                    [8−15] 、识     研究,发现通过共点正交的 6 极化天线,所获得的

             别  [16−17]  和成像  [18−19]  等系统中,近年来在水声通            MIMO 信道的自由度为 2 到 6 之间,与环境的散射
             信中的应用也逐渐引起了关注              [20−23] 。              特性有关。关于这些多极化MIMO信道建模理论方
                 多极化 MIMO 系统的信道特性主要包括自由                        面的研究主要可分为二类:一类基于统计分析,另一
             度 (信道矩阵非零特征值数)、相关系数、统计分布                          类基于确定性理论。
             和交叉极化隔离度等。与单极化系统相比,一个多
                                                               1.1  基于统计分析的信道建模
             极化 MIMO 系统的性能与所用的天线有更加密切
                                                                   基于统计分析的多极化 MIMO 信道模型多来
             的关系。其信道特性主要取决于各极化天线对矢量
                                                               源于单极化MIMO 信道建模理论的延伸和扩展,主
             电磁信号的辐射和接收能力,与天线本身的辐射特
                                                               要有文献 [26–35]。其中文献 [26,28–30,33] 针对 2 极
             性和所应用环境的散射特性以及它们的相互作用
                                                               化,文献 [31–32,34] 中考虑了 3 极化。一般考虑理想
             有关。本文主要介绍无线通信系统中多极化MIMO
                                                               的天线在一个散射丰富的环境中,通过多径的俯
             信道建模理论、天线设计和信道特性测量实验等。
                                                               仰角和水平角的不同分布来描述不同的信道散射
                                                               状况,通过一个散射矩阵来描述每个散射体对极
             1 多极化MIMO信道建模理论
                                                               化耦合的贡献,并认为散射矩阵中的元素为具有某
                 通过多极化天线,空间中同一点的多个电磁场                          种分布的随机变量。比如文献 [31] 中得到的结论是
             极化状态可以同时被探测和利用,理论上,电磁场中                           当同极化和交叉极化耦合系数分别为 0.9 和 0.6 时,
             共存在 E x 、E y 、E z 和 H x 、H y 、H z 这 6 种极化状态,      共点 3 极化 MIMO 信道容量与 3×3 独立瑞利 (IID
