1310 2024 年 11 月

像结果分别如图 7(e) 和图 7(f) 所示。对比可知，环 定 II 界面的位置，但是难以得到起伏 II 界面的构造
空介质为水泥的偏移速度模型能够很好地恢复原 特征。这说明在实际应用中，需要综合多种偏移
始 II 界面的产状，但是会在成像结果中产生多个 速度模型的成像结果来确定 II 界面的构造特征与
伪像。大尺度平滑的偏移速度模型能够很好地确 几何位置。

0 0 0

0.1 0.1 0.1

0.2 0.2 0.2 

z/m 0.3 z/m 0.3 z/m 0.3  v⊳(mSs -1 )

0.4 0.4 0.4 

0.5 0.5 0.5

0.6 0.6 0.6 
0 0.035 0.070 0.105 0.140 0 0.035 0.070 0.105 0.140 0 0.035 0.070 0.105 0.140
x/m x/m x/m
(a) ᡑ͒ڡࡏႍ᭧ᄊ൤໦ᤴएവی (b) ݓՑ̮᠏ܸࡇएࣱ໏ᄊϠረᤴएവی (c) ݓՑ̮᠏˞ඵซᄊϠረᤴएവی
0 0 0

0.1 0.1 0.1

0.2 0.2 0.2

z/m 0.3 z/m 0.3 z/m 0.3

0.4 0.4 0.4

0.5 0.5 0.5

0.6 0.6 0.6
100 150 200 250 0 0.035 0.070 0.105 0.140 0 0.035 0.070 0.105 0.140
௑ᫎ/ms x/m x/m
(d) Л̌඀ᤃೝฉ٨ᄊՌੇฉॎ (e) ࣱ໏ϠረᤴएവیᄊRTM (f) ඵซϠረᤴएവیᄊRTM

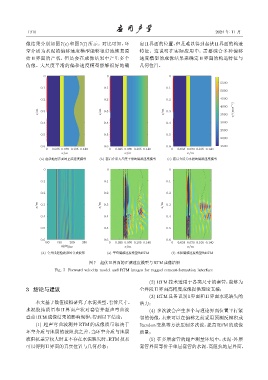

图 7 起伏 II 界面的正演速度模型与 RTM 成像结果
Fig. 7 Forward velocity model and RTM images for ragged cement-formation interface

(2) RTM 技术适用于各类尺寸的套管，能够为
3 结论与建议 全井段II界面高精度成像提供理论支撑；
(3) RTM具备识别 I 界面和 II 界面水泥缺失的
本文基于数值模拟研究了水泥类型、套管尺寸、 潜力；
水泥胶结质量和 II 界面产状对套管井超声弯曲波 (4) 多次波会产生多个与理论界面位置平行紧
叠前RTM成像结果的影响规律，得到以下结论： 邻的伪像，未来可以在偏移之前采用预测反褶积或
(1) 超声弯曲波测井 RTM 的成像质量取决于 Randon 变换等方法压制多次波，提高 RTM 的成像
环空介质与地层的波阻抗之差，当环空介质与地层 质量；
波阻抗差异较大时且不存在水泥缺失时，RTM技术 (5) 在多层套管的超声测量环境中，水泥 -外层
可以得到II界面的真实位置与几何形态； 套管界面等价于单层套管的水泥 -高阻抗地层界面，
