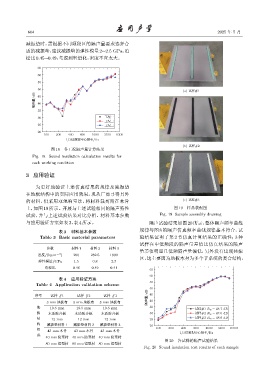

604 2025 年 5 月

减振垫时，需根据不同频段区的隔声量要求选择合
适的减振垫，建议减振垫的弹性模量2∼2.5 GPa、泊
松比0.45∼0.49，考虑到轻量化，密度不宜太大。

65
60
55
50
(a) តನ#1
ᬦܦ᧚/dB 45
40
35
30 ࢺцʷ
ࢺц̄
25 ࢺцʼ
20
100 200 400 800 1600 3150 6300
1/3φᮠሮ˗ॷᮠဋ/Hz
(b) តನ#2
图 18 各工况隔声量计算结果
Fig. 18 Sound insulation calculation results for
each working condition

3 应用验证

为更好地验证上述仿真结果的规律及减振垫
在地板结构中的实际应用效果，现从厂商寻得另外
的材料，仍采用双混响室法，将材料裁剪附在木骨 (c) តನ#3
上，如图 19 所示。开展与上述试验相同的隔声特性 图 19 样品装配图
试验，并与上述试验结果对比分析。材料基本参数 Fig. 19 Sample assembly drawing
与应用验证方案如表3、表4所示。 隔声试验结果如图20所示，整体隔声频率曲线

表 3 材料基本参数 规律与图 8 的隔声仿真频率曲线规律基本符合，试
Table 3 Basic material parameters 验结果证明了第 2 节仿真计算结果的正确性；3 种
试样在中低频段的隔声量差值比仿真结果的隔声
参数 材料 1 材料 2 材料 3
量差值明显且低频隔声量偏低，另外没有出现共振
密度/(kg·m −3 ) 290 282.5 1800
区，这主要因为地板本身为多个子系统的复合结构，
弹性模量/GPa 1.5 0.8 2.3
泊松比 0.46 0.49 0.41
65
60
表 4 应用验证方案
55
Table 4 Application validation scheme
50
ᬦܦ᧚/dB
序号 试样 #1 试样 #2 试样 #3 45
3 mm 地板布 3 mm 地板布 3 mm 地板布 40
地 19.5 mm 19.5 mm 19.5 mm 35 តನϑ R w =48.7 dB
板 木质胶合板 木质胶合板 木质胶合板 30 តನϑ R w =47.0 dB
结 12 mm 12 mm 12 mm 25 តನϑ R w =48.9 dB
构 减振垫材料 1 减振垫材料 2 减振垫材料 3 20
组 43 mm 木骨 43 mm 木骨 43 mm 木骨 100 200 400 800 1600 3150 6300
成 1/3φᮠሮ˗ॷᮠဋ/Hz
40 mm 防寒材 40 mm 防寒材 40 mm 防寒材
图 20 各试样的隔声试验结果
80 mm 铝型材 80 mm 铝型材 80 mm 铝型材
Fig. 20 Sound insulation test results of each sample
