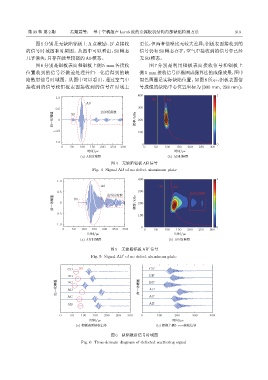

第 39 卷 第 2 期 孟翔震等： 基于空耦超声 Lamb 波的金属板状结构内部缺陷检测方法 319

图 5 分别是无缺陷铝板上 A 点激励、B 点接收 更长，但两者信噪比无较大差异；铝板表面接收到的
′
的信号时域图和时频图。从图中可以看出，S0 模态 信号仍有 S0模态存在，空气中接收到的信号中已经
几乎消失，只存在能量较强的A0模态。 无S0模态。
图 6 分别是铝板表面和铝板上侧 5 mm 各接收 图 7 分别是利用铝板表面接收信号和铝板上
位置收到的信号经做差处理并归一化后得到的缺 侧5 mm接收信号经椭圆成像算法的成像效果，图中
陷散射信号时域图。从图中可以看出，通过空气中 黑色圆圈是实际缺陷位置。如图8所示，铝板表面信
接收到的信号较铝板表面接收到的信号在时域上 号成像的缺陷中心位置坐标为(300 mm, 298 mm)，

400 1
1.0
S0 A0
A0
300
0.5 S0 ᣸ႍԦ࠱ฉ
ॆʷӑࣨϙ 0 ᮠဋ/kHz 200

-0.5 100

-1.0
0 0
0 50 100 150 200 250 300 0 50 100 150 200 250 300
௑ᫎ/µs ௑ᫎ/µs
(a) AB௑۫ڏ (b) AB௑ᮠڏ
图 4 无缺陷铝板 AB 信号
Fig. 4 Signal AB of no defect aluminum plate

400 1
1.0
A0 S0 A0
0.5 ᣸ႍԦ࠱ฉ 300 ᣸ႍԦ࠱ฉ
ॆʷӑࣨϙ 0 S0 ᮠဋ/kHz 200

-0.5
100
-1.0
0 0
0 50 100 150 200 250 300 0 50 100 150 200 250 300
௑ᫎ/µs ௑ᫎ/µs
(a) AB'௑۫ڏ (b) AB'௑ᮠڏ
′
图 5 无缺陷铝板 AB 信号
′
Fig. 5 Signal AB of no defect aluminum plate

CD S0 CD'
BD BD'
ॆʷӑࣨϙ BC ॆʷӑࣨϙ BC'

AD'
AD
AC AC'
AB AB'

0 50 100 150 200 250 300 0 100 200 300 400
௑ᫎ/µs ௑ᫎ/µs
(a) ᨸ౜᛫᭧ଌஆηՂ (b) ᨸ౜ʽΟ5 mmଌஆηՂ
图 6 缺陷散射信号时域图
Fig. 6 Time-domain diagram of defected scattering signal
