314                                                                                  2020 年 3 月


                                                               61.58 kHz。
                  A: Modal
                  Total deformation
                  Type: Total deformation
                  Frequency: 2.3459×10 5  Hz                       分析结果可知,y 方向响应传感单元在 y 方向
                  Unit: mm
                  2019/8/15 22:38
                    3.6898×10 5  Max                           上的最大振幅值 1.5487 µm 与传感单元在 z 方向上
                    3.2798×10 5
                    2.8698×10 5  12        13
                    2.4598×10 5                                                      −4  µm相差1.5481 µm,可
                    2.0499×10 5                                的最大振幅值5.6434×10
                    1.6399×10 5
                    1.2299×10 5
                    81995                                      见 y 方向响应传感单元在 z 方向上振幅与在 y 方向
                    40997
                    0 Min
                                                               上的振幅相差较大,故 y 方向响应传感单元在 z 方
                                                               向上输出信号值的大小相比于在y 方向上输出信号
                                                               值的大小影响甚微,结构设计合理。
                                                  z
                              0        0.300 mm      y
                                  0.150
                                                  x                1.8207T10 -3
                               (a) ښ y வՔʽ
                                                                   8.7483T10 -4
                                                                   4.2034T10 -4
                  A: Modal
                  Total deformation                                2.0197T10 -4
                  Type: Total deformation
                  Frequency: 19783×10 5  Hz
                  Unit: mm                                        ࣨϙ/mm  9.7041T10 -5
                  2019/8/15 22:40
                    4.6509×10 5  Max                               4.6626T10 -5
                    4.1341×10 5  12        13
                    3.6173×10 5                                    2.2403T10 -5
                    31006×10 5
                    2.5838×10 5
                    2.0671×10 5                                    1.0764T10 -5
                    1.5503×10 5
                    1.0335×10 5                                    5.1720T10 -6
                    51676                                                1.55  1.75  2.00  2.25  2.50  2.75  3.00  3.25  3.50
                    0 Min
                                                                                            5
                                                                                      ᮠဋ/T10  Hz
                                                                                      (a) ښ y வՔʽ
                                                                   5.6434T10 -4
                                                  z
                              0        0.300 mm     y
                                                                   5.0000T10 -4
                                  0.150
                                                  x
                              (b) ښ z வՔʽ                          4.0000T10 -4

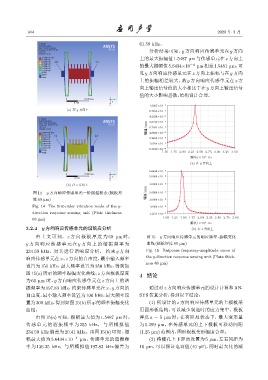

                图 14  y 方向响应传感单元一阶振型模态 (极板厚                       ࣨϙ/mm  3.0000T10 -4
                度 60 µm)                                           2.0000T10 -4
               Fig. 14 The first-order vibration mode of the y-     1.0000T10 -4
               direction response sensing unit (Plate thickness    1.1177T10 -5
               60 µm)                                                    1.05  1.25  1.50  1.75  2.00  2.25  2.50  2.75  3.00
                                                                                            5
                                                                                     ᮠဋ/T10  Hz
             3.2.4 y 方向响应传感单元的谐响应分析                                                   (b) ښ z வՔʽ
                 由 上 文 可 知,z 方 向 极 板 厚 度 为 60 µm 时,               图 15  y 方向响应传感单元的响应频率 -振幅变化
             y 方 向响 应传 感 单元 在 y 方向上 的 谐振 频率 为                     曲线 (极板厚度 60 µm)
             234.59 kHz,对其进行谐响应分析, 约束 y 方向                        Fig. 15 Response frequency-amplitude curve of
             响应传感单元在 x、z 方向的自由度,最小输入频率                            the y-direction response sensing unit (Plate thick-
                                                                  ness 60 µm)
             设置为 150 kHz,最大频率设置为 350 kHz,得到如
             图 15(a) 所示的频率振幅变化曲线;z 方向极板厚度                      4 结论
             为 60 µm 时,y 方向响应传感单元在 z 方向上的谐
             振频率为 197.83 kHz,约束传感单元在 x、y 方向的                       通过对 z 方向响应传感单元的设计计算和AN-
             自由度,最小输入频率设置为 100 kHz,最大频率设                       SYS仿真分析,得到以下结论:
             置为 300 kHz,得到如图 15(b)所示的频率振幅变化                        (1) 所设计的 z 方向响应传感单元的上极板采
             曲线。                                               用圆形板结构,可以减少制造时的应力集中。极板
                 由图 15(a) 可知,振幅最大值为 1.5487 µm 时,               厚度 a = 5 µm 时,在有阻尼状态下,最大变形量
             传感单元的谐振频率为 255 kHz, 与所模拟值                         为 0.299 µm,在传感单元的上下极板可移动间距
             234.59 kHz 偏差为 20.41 kHz。由图 15(b) 可知,振            (1.25 µm)范围内,圆形极板变形幅度合理;
             幅最大值为 5.6434×10     −4  µm,传感单元的谐振频                   (2) 格栅孔上下距离设置为 5 µm,左右间距为
             率为 136.25 kHz,与所模拟值 197.83 kHz 偏差为                10 µm,可以保证电容值 (40 pF),同时最大化的减
