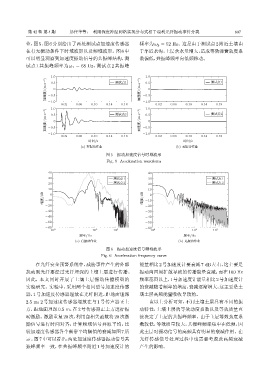

第 42 卷 第 4 期       彭任华等: 利用深度神经网络实现分布式相干瑞利光纤振动事件分类                                          837


             业,图 5、图 6 分别给出了两处测试点加速度传感器                        频率为 ω 2 = 52 Hz。这是由于测试点 2 附近土壤由
             在有无振动条件下时域波形以及频域波形。图6 中                           于靠近水沟,土层含水量增大,造成等效弹簧劲度系
             可以明显观察到加速度振动信号的共振峰结构,测                            数偏低,共振峰频率向低频移动。
             试点 1 共振峰频率为 ω 1 = 68 Hz,测试点 2 共振峰

                        1.0                         ฾តག1          1.0                          ฾តག1
                     ҫᤴए/(mSs -2 )  -0.5 0                     ҫᤴए/(mSs -2 )  -0.5 0
                        0.5
                                                                  0.5


                      -1.0                                      -1.0
                            0.02   0.06  0.10   0.14   0.18           0.02   0.06   0.10  0.14   0.18
                        1.0                         ฾តག2          1.0                          ฾តག2
                     ҫᤴए/(mSs -2 )  0.5 0                      ҫᤴए/(mSs -2 )  0.5 0


                      -0.5
                                                                -1.0
                      -1.0                                      -0.5
                            0.02   0.06  0.10   0.14   0.18           0.02   0.06   0.10  0.14   0.18
                                        ௑ᫎ/s                                      ௑ᫎ/s
                                     (a) ద૝үͻˊ                                 (b) ௄૝үͻˊ
                                                图 5  振动加速度信号时域波形
                                                Fig. 5 Acceleration waveform

                      40                                           40
                      30                            ฾តག1           30                          ฾តག1
                      20                            ฾តག2           20                          ฾តག2
                      10                                           10
                    ࣨए/dB  -10 0                                ࣨए/dB  -10 0

                     -20                                         -20
                     -30                                         -30
                     -40                                         -40
                     -50                                         -50
                     -60                                         -60
                        10 0              10 2     10 3             10 0              10 2      10 3
                                    ᮠဋ/Hz                                          ᮠဋ/Hz
                                  (a) ద૝үͻˊ                                     (b) ௄૝үͻˊ
                                                图 6  振动加速度信号频域波形
                                              Fig. 6 Acceleration frequency curve
                 在光纤安全预警系统中,威胁事件产生的外部                          能量相比2 号加速度计要衰减 7 dB 左右,这主要是

             扰动到光纤要经过光纤埋深的土壤土层进行传播。                            振动向四周扩散导致的传播能量衰减;而在 100 Hz
             因此,本文同时开展了土壤土层振动传播模型的                             频率范围以上,1号加速度计能量相比2号加速度计
             实验研究。实验中,采用两个相同型号加速度传感                            的衰减随着频率的增高,衰减逐渐增大,这主要是土
             器,1 号加速度传感器埋放在光纤附近,距地面埋深                          壤土层高频能量吸收导致的。
             2.5 m;2 号加速度传感器埋放在与 1 号传声器正上                          由以上分析可知,不同土壤土层具有不同的振
             方,距地面埋深 0.5 m,在 2 号传感器正上方进行振                      动特性,土壤土层的等效劲度系数以及等效质量直
             动激励。激励重复20次,利用自相关函数将20次激                          接决定了土层的共振峰频率。由于土层等效劲度系
             励信号进行时间对齐,计算频域信号并取平均,比                            数较低,等效质量较大,共振峰频率集中在低频,因
             较加速度传感器各个频带平均幅值的衰减如图7 所                           此土层对振动信号的高频具有明显的衰减作用。在
             示。图7中可以看出,两处加速度传感器振动信号共                           光纤传感信号处理过程中也需要考虑此高频衰减
             振峰频率一致,在共振峰频率附近 1 号加速度计的                          产生的影响。
