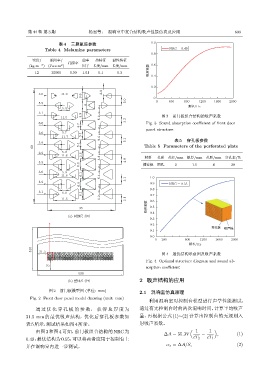

Page 105 - 《应用声学》2025年第3期

第 44 卷 第 3 期 杨雪等： 混响室中复合结构吸声性能仿真及应用 639

表 4 三聚氰胺参数 1.0
Table 4 Melamine parameters NRC=0.49
0.8
密度/ 流阻率/ 曲率 热特征 黏性特征
孔隙率
2
ծܦጇ஝
(kg·m −3 ) (Pa·s·m ) 因子 长度/mm 长度/mm 0.6
12 35000 0.99 1.01 0.1 0.3 0.4

0.2
3.9
3.0 11.6
3.6 0
5.0 0 400 800 1200 1600 2000
5.9
4 ᮠဋ/Hz
5.9
3.1
11.5 3.9 5.1 图 3 前门板组合结构的吸声系数
6.0 5.3 Fig. 3 Sound absorption coefficient of front door
4.7
panel structure
3.0 5.7
11.7 5.1
5.0 5.1 穿孔板参数
5.9 表 5
60 5.1 Table 5 Parameters of the perforated plate
2.9 5.9
11.8 5.8
5.3 材料 孔形 孔径/mm 板厚/mm 孔距/mm 穿孔率/%
5.9 4.9
6.0 镀锌板 圆孔 2 1.5 4 20
3.0 5.9
5.1 1.0
11.6 6.1
5.9 5.1 0.9
6.0 NRC=0.55
0.8
3.1 6.0 6.1 0.7
11.5 5.2 5.1 0.6
ծܦጇ஝ 0.5
35
(a) ࡍᦊࡇࠪڏ 0.4
0.3
0.2
ቈߘ౜ ծܦ೟
0.1
0.0
0 200 800 1200 1600 2000
ᮠဋ/Hz
510 71.3
图 4 最优结构示意图及吸声系数
Fig. 4 Optimal structure diagram and sound ab-
70
sorption coefficient
598
(b) டʹࡇࠪڏ 2 吸声结构的应用

图 2 前门板模型图 (单位: mm) 2.1 混响室仿真原理
Fig. 2 Front door panel model drawing (unit: mm)
利用混响室对控制台模型进行声学性能测试，
通 过 优 化 穿 孔 板 的 参 数， 获 得 总 厚 度 为 通过有无控制台时的两次混响时间，计算平均吸声
31.5 mm 的最优吸声结构，优化后穿孔板参数如 量，再根据公式 (1)∼(2) 计算出控制台的无规则入
表5所示，测试结果如图4所示。 射吸声系数。
由图 3 和图 4 可知，前门板组合结构的 NRC 为 ( 1 1 )
∆A = 55.3V − , (1)
0.49，最优结构为0.55，可以将两者应用于控制台上 cT 2 cT 1
并在混响室内进一步测试。 α s = ∆A/S, (2)
