第 44 卷 第 2 期 王可等： 摆臂式薄膜型声学超材料隔声性能 307

M 4 在两谷值带宽内产生18个连续的反共振模 740.7 Hz、748.4 Hz、772.3 Hz 表现为薄膜的振动。
式，除去反共振模态图外，图中还包括谷值的模态 其中第二谷值的隔声量与峰值相差不大，因此它们
图。这些反共振模式表现为米字型摆臂、质量块和 的模态图也相似，不过位移幅度还是有差别。M 4 相
薄膜之间的反向协调模式。在192.7 Hz、506.3 Hz表 比于M 1 来说有更多的反共振模式，使得M 4 的STL
现为质量块之间的反向振动；在527.6 Hz、608.1 Hz 带宽和均值都得到不同程度的提升。
表现为米字摆臂末端的反向振动；在 259.9 Hz、 3.5 M 5 模态分析
301.2 Hz、333.9 Hz、340 Hz、390 Hz、508.8 Hz、 M 5 的STL曲线第二谷值也较大，因此M 5 的模
509.2 Hz 表现为米字摆臂和质量块之间的反向振 态频率研究范围选择第一隔声谷到 1000 Hz，其模
动；在 486.8 Hz、503.9 Hz、510.1 Hz、715.4 Hz、 态图如图11所示。

ኄʷ៮ϙ(90 Hz) 192.7 Hz 259.9 Hz 301.2 Hz 333.9 Hz ࢏ϙ(340 Hz)

ኄ̄៮ϙ(360 Hz) ࢏ϙ(390 Hz) 486.8 Hz 503.9 Hz 506.3 Hz 508.8 Hz

509.2 Hz 510.1 Hz 527.6 Hz 608.1 Hz 715.4 Hz 740.7 Hz

748.4 Hz 772.3 Hz ኄʼ៮ϙ(860 Hz)

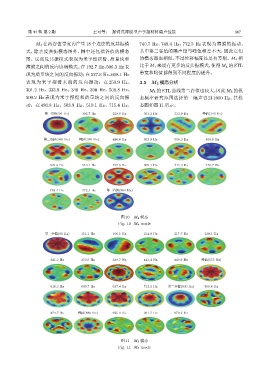

图 10 M 4 模态
Fig. 10 M 4 mode

ኄʷ៮ϙ(90 Hz) 151.1 Hz 166.5 Hz 214.8 Hz 217.7 Hz 239.1 Hz

241.2 Hz 250.0 Hz 320.7 Hz 441.4 Hz 449.9 Hz ࢏ϙ(555 Hz)

616.3 Hz 630.7 Hz 637.4 Hz 732.3 Hz ኄ̄៮ϙ(840 Hz) 858.6 Hz

874.7 Hz ࢏ϙ(880 Hz) 925.9 Hz 961.7 Hz 970.2 Hz

图 11 M 5 模态
Fig. 11 M 5 mode
